洗沙机械设备结构设计上面有着许多独到地方这些结构

更新时间:2020-09-14 9:41:32

服务热线:0371-6777 2626

破碎机 机架 筋板 前壁 鄂式

导读:我们对鄂式花岗岩破碎机的工作系统结构优化和仿真了解,只所需对鄂式花岗岩破碎机的工作系统进行仿真了解才能,在对鄂式花岗岩破碎机进行了简化,略去了机架、大皮带轮、飞轮、轴系零件等部分后,由于轴系零件由偏心轴、大小轴承、轴承座、轴承端盖、和轴承座与轴承端盖之间的密封垫圈,大皮带轮,飞轮等多个零零件构成,在ADAMS中把轴系零件简化为一个杆构件时,由此会出现性能误差,可以通过软件中的自定义选项来修改构件的性能信息,以此来减小性能误差,在模型简化中,无思考电机、和电机与皮带轮之间的皮带,由于电机在物理样机中相对地面静止,可以通过对简化的轴系零件施加约束来达成电机的影响,皮带轮除了传递扭矩外,对碎石机几乎无施加每个约束,简化模型时所需略去,还简化了弹簧拉杆,弹簧拉杆的影响是当动颗向下运动时,动颚、肘板、肘板调整基座常常接触,防止碎石机空转过程当中,因动颚惯性载荷的影响使动颚与肘板分离而伤害机器的正常运行,当工作系统在ADAMS中仿真了解时,动颚与肘板、肘板与肘板调整基座之间添加运行副,肘板调整基座与大地之间添加不变副,因此省略弹簧拉杆对结构的优化设计和运动学仿真了解影响不大。

颚式破碎机机架前壁的结构设计机架结构设计必须遵循下列原则:首先根据机架受力情况,满足机架强度和刚度要求;其次是考虑制造工艺性要求;最后考虑外观要求。

且不能盲目加强机架强度,导致破碎机集中增加浪费材料。

破碎机机架是由前壁、侧壁和后壁以及轴承座组成一个空间框架结构。

破碎机机架结构设计与机架受力是密切相关的。

所以介绍一下机架受力情况。

根据前面受力分析得知,机架承受三个力:物料给固定鄂的压力,其方向与固定鄂板垂直,作用在破碎腔有效高度中间;偏心轴给机架的压力;肘板给后壁肘座的压力。

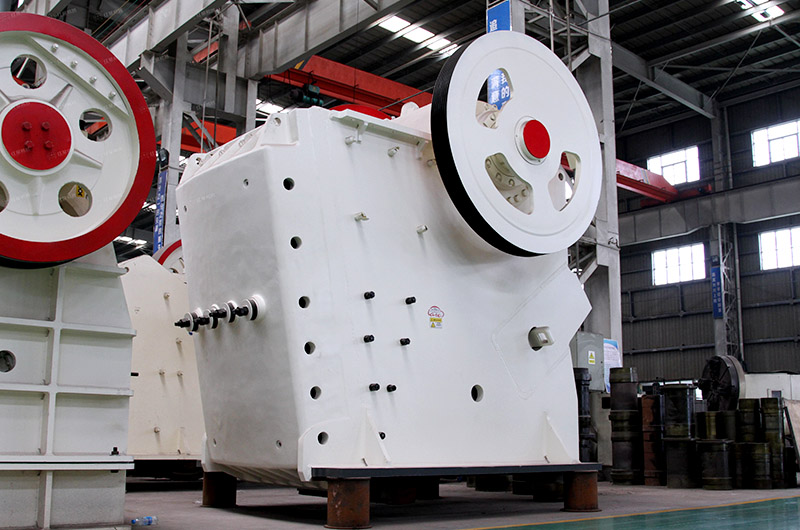

机架前壁主要是承受最大破碎力的作用。

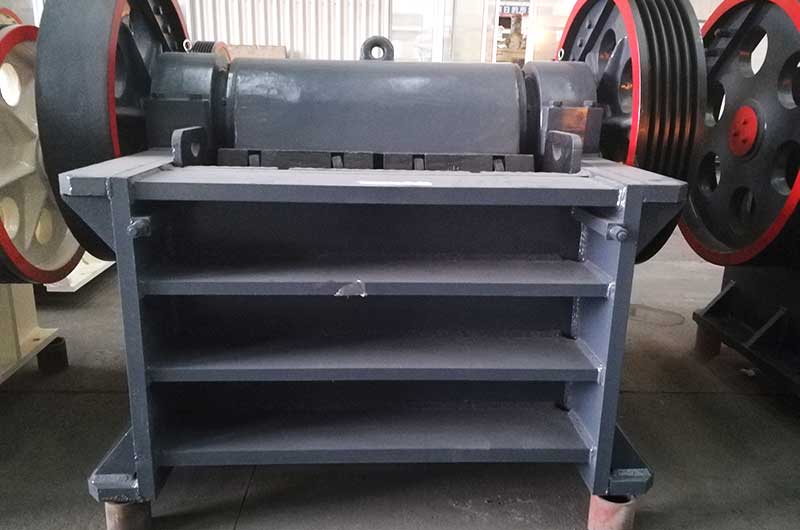

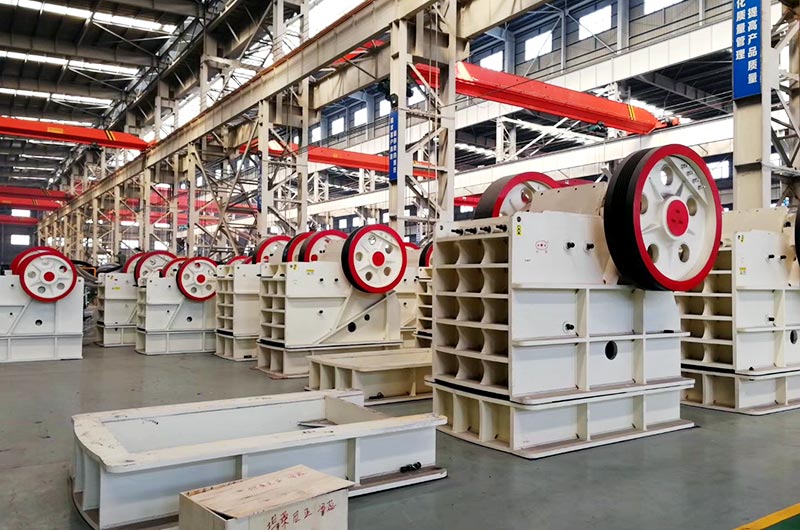

前壁是由一块纵向横板与机壳横向外侧筋板所组成。

载荷主要是由横向筋板所承受。

因此,一般横向外侧筋板之间不再增设与侧壁平行的纵向筋板。

对于大型破碎机或中小型很快的破碎机可以增设1~2根纵向筋板。

国产的破碎机随意增设筋板现象常有之,增加破碎机质量。

颚式破碎机机架前壁的结构设计

结构设计机架结构设计必须遵循下列原则:首先根据机架受力情况,满足机架强度和刚度要求;其次是考虑制造工艺性要求;最后考虑外观要求。

且不能盲目加强机架强度,导致破碎机集中增加浪费材料。

破碎机机架是由前壁、侧壁和后壁以及轴承座组成一个空间框架结构。

破碎机机架结构设计与机架受力是密切相关的。

所以介绍一下机架受力情况。

根据前面受力分析得知,机架承受三个力:物料给固定鄂的压力,其方向与固定鄂板垂直,作用在破碎腔有效高度中间;偏心轴给机架的压力;肘板给后壁肘座的压力。

机架前壁主要是承受最大破碎力的作用。

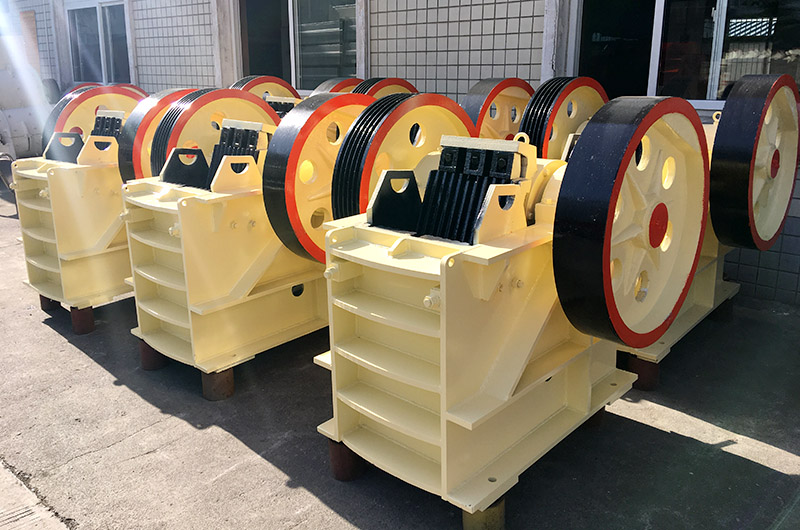

前壁是由一块纵向横板与机壳横向外侧筋板所组成。

载荷主要是由横向筋板所承受。

因此,一般横向外侧筋板之间不再增设与侧壁平行的纵向筋板。

对于大型破碎机或中小型很快的破碎机可以增设1~2根纵向筋板。

国产的破碎机随意增设筋板现象常有之,增加破碎机质量。

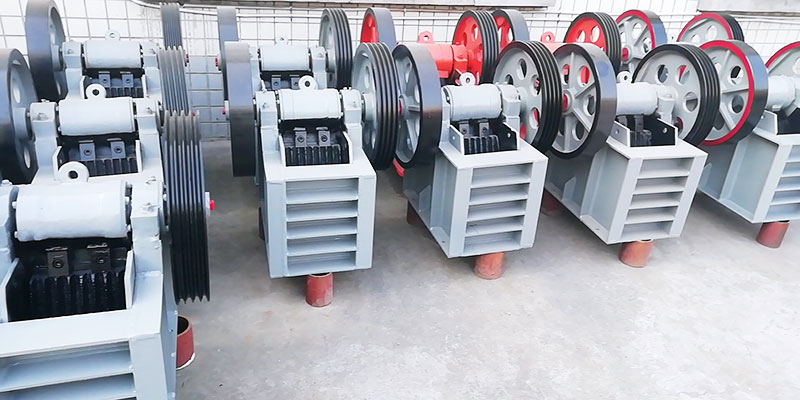

鄂式花岗岩破碎机的结构优化设计分析

【鄂式花岗岩破碎机的结构优化设计分析】在对鄂式花岗岩破碎机结构优化和破碎力仿真了解中,首先在solidEdge建立碎石机的三维模型,为后面鄂式花岗岩破碎机工作系统结构在ADAMS的性能化建模和优化仿真了解奠定基础。

鄂式花岗岩破碎机的结构优化设计分析在ADAMS软件中对工作系统结构进行仿真了解时,根据所发现对象的目的将物理样机简化为少数零件的虚拟样机,省去对仿真了解结果不会影响影响的零零件,由于ADAMS会把实体而不是零件识别为几何体,因此不所需将物理样机中的每个零件都模型化,而是使用软件供应的布尔操作,通过合井、简化等方式组合为一个实体,而且各零件的性能和质心位置,在不影响计算结果的情景下,零件越少越好,越简单越好,这样可以减少仿真计算了解的计算量,提高仿真计算了解的效能。

我们对鄂式花岗岩破碎机的工作系统结构优化和仿真了解,只所需对鄂式花岗岩破碎机的工作系统进行仿真了解才能,在对鄂式花岗岩破碎机进行了简化,略去了机架、大皮带轮、飞轮、轴系零件等部分后,由于轴系零件由偏心轴、大小轴承、轴承座、轴承端盖、和轴承座与轴承端盖之间的密封垫圈,大皮带轮,飞轮等多个零零件构成,在ADAMS中把轴系零件简化为一个杆构件时,由此会出现性能误差,可以通过软件中的自定义选项来修改构件的性能信息,以此来减小性能误差,在模型简化中,无思考电机、和电机与皮带轮之间的皮带,由于电机在物理样机中相对地面静止,可以通过对简化的轴系零件施加约束来达成电机的影响,皮带轮除了传递扭矩外,对碎石机几乎无施加每个约束,简化模型时所需略去,还简化了弹簧拉杆,弹簧拉杆的影响是当动颗向下运动时,动颚、肘板、肘板调整基座常常接触,防止碎石机空转过程当中,因动颚惯性载荷的影响使动颚与肘板分离而伤害机器的正常运行,当工作系统在ADAMS中仿真了解时,动颚与肘板、肘板与肘板调整基座之间添加运行副,肘板调整基座与大地之间添加不变副,因此省略弹簧拉杆对结构的优化设计和运动学仿真了解影响不大。

以上就是关于 洗沙机械设备结构设计上面有着许多独到地方这些结构的介绍,更多有关破碎机,机架,筋板,前壁,鄂式的内容请点击下方文章继续浏览
